Features des mW-Meters
- große Anzeige in dBm
- gleichzeitige Anzeige in mW, Veff, Vss, Vemf oder dBµV
- Balkenanzeige, gleichzeitiger Grob- und Feinbalken
- Mittenanzeige für einfachen Abgleich auf Maximum
- Min. und Max. Hold-Funktion
- relative dB Anzeige (für Differenzmessungen)
- Daten für bis zu drei Detektoren abrufbar.
- Korrekturdaten für den Frequenzgang des Detektors möglich.
(21 Speicherstellen pro Detektor)
- Daten für drei frei wählbare Dämpfungsglieder zuschaltbar.(Auflösung: 0,01 dB)
- digitales Notch-Filter mit 110 dB Unterdrückung von 50 Hz Störungen
- Nullpunktkorrektur per Tastendruck
- Einfache Bedienung mit Menüführung
- Akkubetrieb mit integriertem Ladeteil
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| |
|
|
|
| |
Baubeschreibung im Funkamateur 4 + 5 2011 | |
|
|
|
|
| |
|
|
| |
Microwave Power Meter PM 6000 (1MHz - 18GHz)
1. Platz beim Selbstbauwettbewerb (2008) in Weinheim erworben:
2008 habe ich das Power Meter PM 6000 beim Selbstbauwettbewerb in der Sektion Messtechnik eingereicht und damit den 1. Platz über alle Sektionen erreicht. |
|
|
|
|
|
|
|
|
|
|
| |
|
Neues Power Meter (Milliwattmeter) mit 2,1 " Farbdisplay im Eigenbau
Das PM 6000 ist das neueste Leistungsmessgerät von DG4RBF. Die Schaltung lehnt sich an die seit mehreren Jahren bewährten Konzepte an, bietet aber mit dem grafikfähigen Farbdisplay einige sehr interessante Darstellungs- und Messmöglichkeiten. Das Gerät ist komfortabel zu bedienen und liefert präzise Messwerte. | |
|
|
|
|
|
|
|
|
|
|
| |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

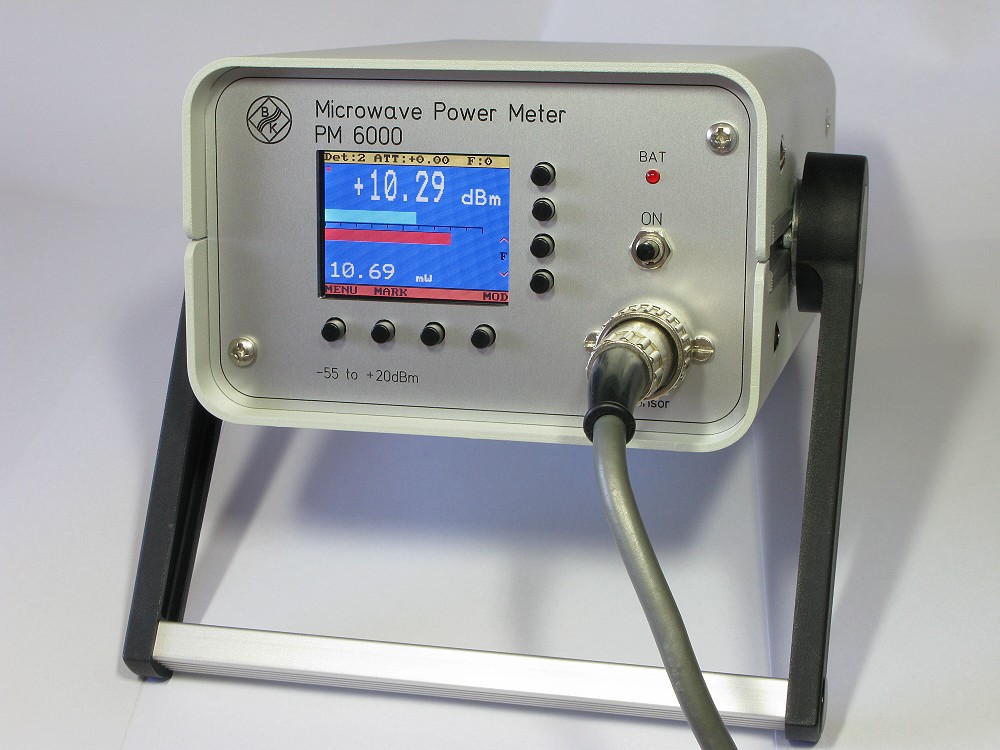

PM 6000 | |
|
|
| |
|
|
| |
Technische Daten :
Frequenzbereich: 1 MHz - 18 GHz (je nach verwendetem Detektor)
Leistungsbereich: -55 dBm bis +20 dBm
Genauigkeit: ca. +- 0.3 dB (je nach Detektor)
Auflösung: 0.01 dB über -40 dBm und 0,1 dB über -50 dBm
Dynamik: 75 dB | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
Kurz-Info:
Das Gerät arbeitet mit einem üblichen Diodendetektor. Der große Dynamikbereich von ca. 75 dB wird von einem 24-Bit Delta-Sigma-Wandler erfasst.
Das Interessante daran ist sein geringes Rauschen mit 0,3ppm Noise und das integrierte digitale Notch-Filter für 50 Hz, das für 110 dB Unterdrückung sorgt. Dadurch wird eine hervorragende Ausblendung von 50 Hz Brummspannungen erreicht. Dies ist wesentlich effektiver als aufwendige Abschirmmaßnahmen die bei 50 Hz Brummspannungen oft nur mäßig wirken. Ein normales Metallgehäuse ist für diese Schaltung völlig ausreichend. |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|

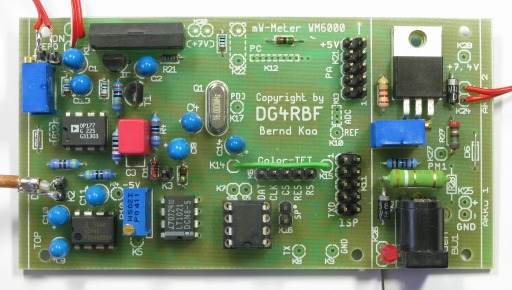

Bestückte Platine des Power Meters PM6000
(Oberseite) |
Zusätzlicher Download zum Powermeter PM6000 mit Farbdisplay | |
|
|
|
|
 |
|
|
|
|
Leider wurde die Baubeschreibung beim Funkamateur nur in gekürzter Form abgedruckt.
Deshalb stehen hier noch zusätzliche Informationen bereit: |
|
|
|
|
|
|
|
|
Beschreibung der Software | |
|
|
|
|
Zusätzliche Informationen |
|
|
| |
|
Bestückungspläne + Stückliste | |
|
|
| |
|
Die Frontplatte gibt es im Downloadbereich... | |
|
|
|
|
| |
|
|
|
|
|
|
|

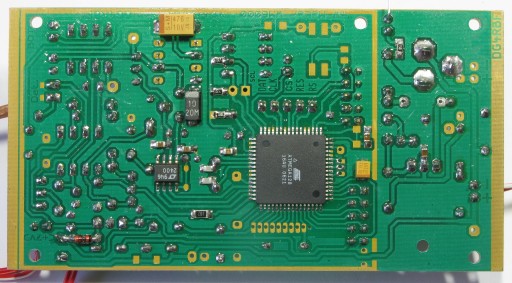

Unterseite mit nur wenigen SMD-Bauteilen | |
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|

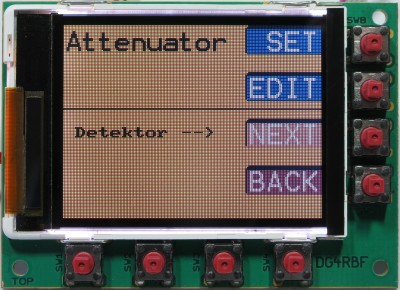

TFT- Displayplatine mit Taster | |
|
|
.JPG) | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|

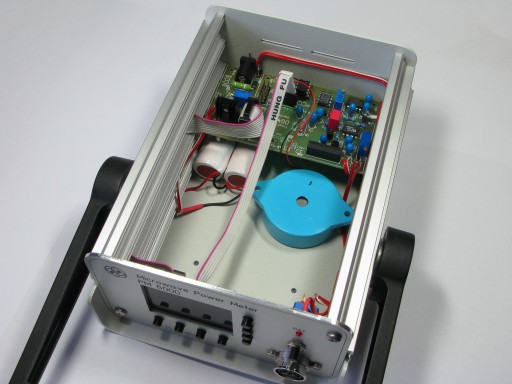

Offenes Gerät
Die Platine wird einfach in das Gehäuse eingeschoben |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
