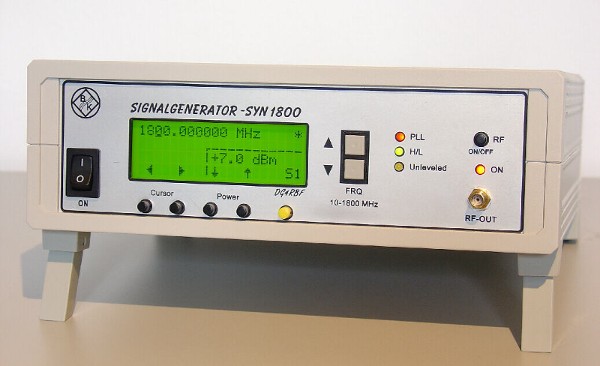

Bild 1: Zeigt den Signalgenerator 10-1800 MHz von DG4RBF
Veröffentlicht im UKW-Berichte 4/ 2003 und 1 /2004

Technische Daten:

Frequenzbereich: 10 MHz bis 1800 MHz
Kleinste Frequenzschritte: 1 Hz
Ausgangsleistung: 0 dBm bis +10 dBm
Leistungseinstellung: in 0.1 dB Schritten

Technische Daten des Prototypen:

Spektrale Reinheit bei + 7 dBm:
Oberwellendämpfung 15-1800 MHz: >= 40 db
Oberwellendämpfung bei 10 Mhz = 34 dB
Nebenwellendämpfung 10-1750 MHz >= 40dB
Nebenwellendämpfung bei 1800 MHz = 37 dB
LO-Unterdrückung (2170 MHz): 50 dB
Spiegelgrequenzunterdrückung:
(2180-3970 MHz): 34dB - 53 dB

- Vollautomatische Leistungskalibrierung
- Analoge und digitale Leistungsregelung
(nur ca. 0.2 dB Frequenzabhängigkeit)
- Digitaler Feintrimm der Frequenz

Funktionsprinzip:
Die Frequenzaufbereitung besteht aus einem YIG-Oszillator (2-4GHz), der von einem 12 Bit DAC in seiner Frequenz abgestimmt wird und einem VCO der bei ca. 2170 MHz läuft und dessen Abstimmbreite nur ca. 30 MHz beträgt. Beide Signale werden in einem Ringmischer gemischt, verstärkt und in einem steilen Tiefpass gefiltert. Ein kleiner Teil des erzeugten Signals wird der PLL zugeführt und mit der so gewonnenen Regelspannung wird nur der VCO nachgeregelt. Die notwendige Referenzfrequenz von 10.7 MHz wird von einer DDS erzeugt und der PLL zugeführt. Durch die DDS in der Referenzfrequenzaufbereitung wird es ermöglicht, dass das Ausgangssignal in 1 Hz Schritten einstellbar ist.

Spezialbauteile:
PLL: ADF4112
DDS: AD9850
Mixer: ADE-42MH
MMIC: GAL6

Ergänzung (#1) zum SYN 1800 von DG4RBF
Die UP- / DOWN- Taster für die Frequenz werden an K22 der Mikrocontroller Platine angeschlossen. Mit den Tastern werden die entsprechenden Port-Pins (P1.0/P1.6) auf Masse gelegt.

Hinweis (#2) zum SYN 1800
VCO-Baugruppe
Die verwendeten SKY-Trimmer (C3,C3,C5,C10) haben eine min.Kapazität von 0,4pF
Erhältlich z.B. bei Giga-Tech Nr: s045 (0,4-5pF)
